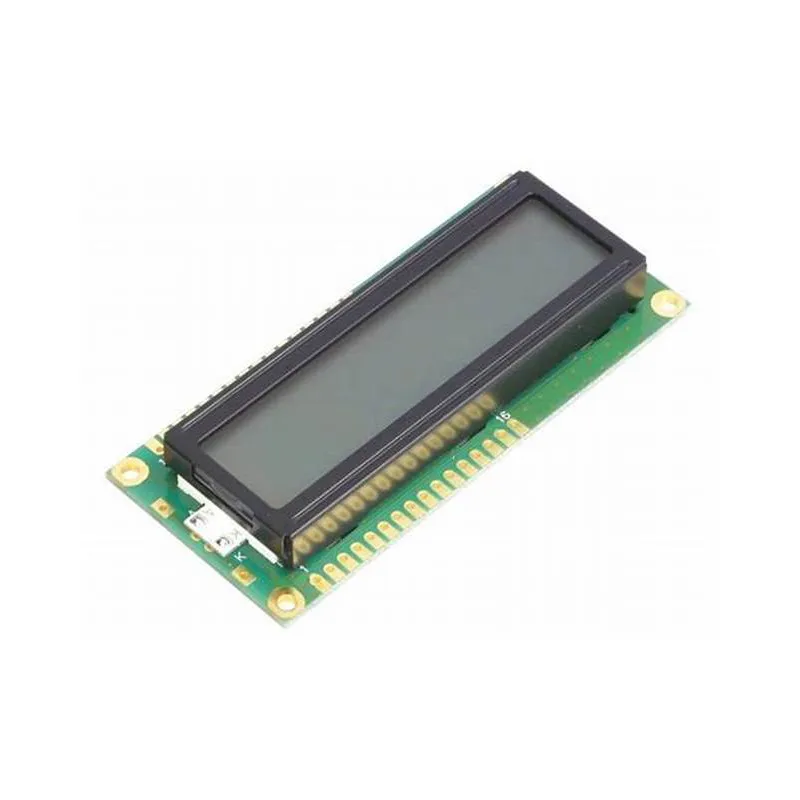

4 Arbeitsmodi mit 1612 monochromer LCD-Hintergrundbeleuchtung und SPI-Kommunikation
Bei der SPI-Kommunikation gibt es 4 verschiedene Betriebsarten. Verschiedene Slave-Geräte können werksseitig auf einen bestimmten Modus eingestellt sein und können nicht geändert werden. Um fortzufahren, muss sich die SPI-Kommunikation jedoch im gleichen Modus befinden. Daher sollten wir den Modus des SPI-Master-Geräts in unseren Händen konfigurieren, dh den Kommunikationsmodus des SPI-Master-Geräts über CPOL (Taktpolarität) und CPHA (Taktphase) wie folgt steuern:
Die Taktpolarität (CPOL) definiert den Pegel der SCLK-Taktleitung im Ruhezustand:
1.CPOL=0, also SCLK=0, bedeutet, dass der Pegel der SCLK-Taktsignalleitung im Leerlaufzustand niedrig ist, sodass der effektive Zustand hoch ist.
2.CPOL=1, also SCLK=1, bedeutet, dass der Pegel der SCLK-Taktsignalleitung im Ruhezustand hoch ist, sodass der effektive Zustand niedrig ist.
Die Taktphase (CPHA) definiert das Timing (d. h. die Phase) der Datenbits relativ zur Taktleitung:
1.CPHA=0, was bedeutet, dass der Ausgangsanschluss (out) Daten an der Hinterflanke des vorherigen Taktzyklus ändert, während der Eingangsanschluss (in) Daten an der Vorderflanke des Taktzyklus (oder in Kürze) erfasst nach). Der Ausgang hält die Daten bis zur Hinterflanke des aktuellen Taktzyklus gültig. Für den ersten Taktzyklus muss das erste Datenbit vor der Vorderflanke des Takts auf der MOSI-Leitung erscheinen. Das heißt, ein CPHA=0-Zyklus umfasst die Hälfte der Taktruheperiode und die Hälfte der Takteinstellungsperiode.
2.CPHA=1, was bedeutet, dass der Ausgangsanschluss (out) Daten an der Vorderflanke des aktuellen Taktzyklus ändert, während der Eingangsanschluss (in) Daten an der Hinterflanke des Taktzyklus (oder in Kürze) erfasst nach). Der Ausgang hält die Daten bis zur Vorderflanke des nächsten Taktzyklus gültig. Während des letzten Taktzyklus hält das Slave-Gerät die MISO-Leitung aktiv, bis das Chipauswahlsignal verschwindet. Das heißt, ein Zyklus mit CHPA=1 umfasst die Hälfte der Takteinstellungsperiode und die Hälfte der Taktruheperiode.
Hinweis: Die Vorderkante und die Hinterkante bedeuten hier die erste Kante, die erscheint, und die letzte Kante, die in jedem Zyklus erscheint. Wenn es sich bei dem Takt um einen Vorwärtstakt handelt, ist im Allgemeinen die ansteigende Flanke der Taktleitung die Vorderflanke und die abfallende Flanke des Takts die Hinterflanke und umgekehrt.
