Hallo! Als Lieferant von TFT 2.4 - Zoll ILI9341 -Displays werde ich oft nach den Bibliotheken gefragt, die erforderlich sind, um mit diesen raffinierten kleinen Bildschirmen zu arbeiten. Also werde ich in diesem Blog alles für dich aufbrechen.
Lassen Sie uns zunächst verstehen, was der TFT 2.4 - Zoll ILI9341 ist. Es ist ein beliebtes Anzeigemodul, das den ILI9341 -Treiberchip verwendet. Dieser Chip ist für seine hohe Leistung bekannt und kann ein 240x320 Pixel -Display mit 16 -Bit -Farbtiefe fahren. Es wird häufig in Projekten wie Arduino - basierte Schnittstellen, Himbeer -PI -Anwendungen und andere DIY -Elektronik -Sachen verwendet.
Nun auf die Bibliotheken. Die Auswahl der Bibliothek hängt weitgehend von dem von Ihnen verwendeten Mikrocontroller oder Entwicklungsausschuss ab. Beginnen wir mit der Arduino -Plattform, die bei Hobbyisten und Machern sehr beliebt ist.
Arduino -Bibliotheken
Eine der bekanntesten - bekannten Bibliotheken für den ILI9341 auf Arduino ist die Adafruit_GFX -Bibliothek. Diese Bibliothek ist eine von Adafruit entwickelte Grafikkernbibliothek. Es bietet eine Reihe grundlegender Grafikfunktionen wie Zeichnen von Zeilen, Kreisen, Rechtecken und Text. Es dient als Grundlage für andere Displays - bestimmte Bibliotheken. Sie können es sich als Bausteine vorstellen, um komplexere Grafiken auf Ihrem TFT 2.4 - Zoll ILI9341 -Bildschirm zu erstellen.
Die Bibliothek adafruit_ili9341 ist auf der adafruit_gfx -Bibliothek aufgebaut. Es wurde speziell für die Arbeit mit dem ILI9341 -Treiberchip entwickelt. Mit dieser Bibliothek können Sie die Anzeige initialisieren, den Farbmodus festlegen und alle Arten von Formen und Text zeichnen. Es verfügt außerdem über Funktionen für den Umgang mit Touchscreen -Eingängen, wenn Ihr TFT -Modul eine tendierte empfindliche Ebene hat.
Hier ist ein einfaches Beispiel dafür, wie Sie diese Bibliotheken verwenden können, um eine grundlegende Nachricht auf dem Bildschirm anzuzeigen:
#include <Adafruit_GFX.h> #include <Adafruit_ILI9341.h> #define TFT_CS 10 #define TFT_DC 9 #define TFT_RST 8 Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST); void setup () {tft.begin (); tft.setRotation (3); tft.Fillscreen (ili9341_black); tft.setCursor (10, 10); tft.setTextColor (ILI9341_WHITE); tft.setTextSize (2); tft.println ("Hallo, TFT!"); } void Loop () {// Mach vorerst nichts in der Schleife}}Eine weitere erwähnenswerte Bibliothek ist die UTFT -Bibliothek. Es ist eine universelle TFT -Bibliothek, die eine breite Palette von TFT -Displays unterstützt, einschließlich des 2,4 -Zoll -ILI9341. UTFT verfügt über eine einfache API, mit der Sie sich einfach mit Ihrem Display beginnen können. Es bietet auch Funktionen wie Schriftarten und Unterstützung für verschiedene Kommunikationsschnittstellen.
Raspberry Pi -Bibliotheken
Wenn Sie einen Raspberry Pi verwenden, ist die Situation etwas anders. Eine Möglichkeit besteht darin, die Python -Bibliotheken zu verwenden. DerKissenDie Bibliothek, die eine Gabel der Python Imaging Library (PIL) ist, kann verwendet werden, um Bilder zu erstellen und zu manipulieren. Sie können Bilder in Python generieren und sie dann an den Bildschirm TFT 2.4 - Zoll ILI9341 senden.
DerSpidevDie Bibliothek ist auch bei der Arbeit mit dem Himbeer -Pi und dem ILI9341 von entscheidender Bedeutung. Da der ILI9341 normalerweise mit dem Raspberry Pi über die SPI (serielle periphere Grenzfläche) kommuniziert, ist dieSpidevMit der Bibliothek können Sie auf den SPI -Bus zugreifen und steuern.
Hier ist ein einfaches Beispiel für Python -Code, um ein Bild auf dem Bildschirm mit diesen Bibliotheken anzuzeigen:
SPIDEV -Importzeit von Pil Import Bild # initialisieren spi spi = spidev.spidev () spi.open (0, 0) spi.max_speed_hz = 10000000 # Öffnen Sie ein Bild = Bild = Bild.open ('test.jpg') Bild = Bild.Resize (240, 320)) # convertes (convertes) und sendet im Bild) und im Bild) und nach dem Anzeigen im Bild) und dem Anzeigen im Bild) und dem Anzeigen images. spi.xfer2 (image_bytes) time.sleep (5) spi.close ()Andere Überlegungen
Bei der Auswahl einer Bibliothek ist es wichtig, die Leistungsanforderungen Ihres Projekts zu berücksichtigen. Einige Bibliotheken sind möglicherweise für Geschwindigkeit optimierter, während andere möglicherweise mehr Funktionen bieten, aber auf Kosten der Leistung.
Überprüfen Sie außerdem die Kompatibilität der Bibliothek mit Ihrem spezifischen Hardware -Setup. Manchmal müssen Sie möglicherweise einige Anpassungen am Bibliothekscode vornehmen, damit er mit Ihrem TFT 2.4 - Zoll ILI9341 -Modul korrekt funktioniert.

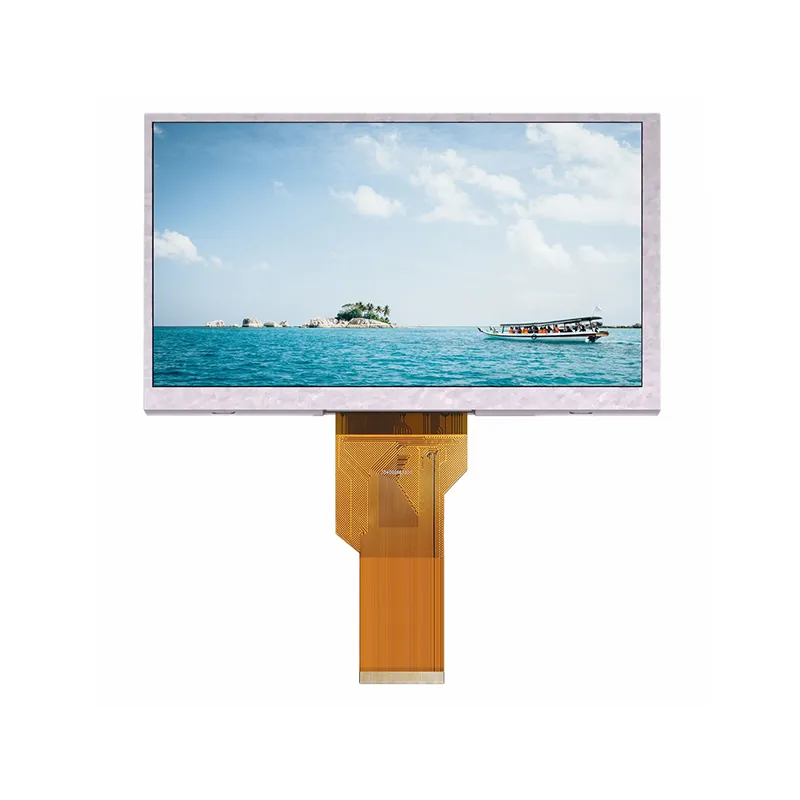

Wenn Sie an fortgeschritteneren Anzeigeoptionen interessiert sind, sollten Sie sich das ansehenMIPI -Schnittstellenanzeige. Es bietet verschiedene Schnittstellen und Funktionen, die für Ihr Projekt gut geeignet sind. Wir haben auch das3,0 3.5 4,0 Zoll MIPI RGB MUC -Schnittstelle IPS TFT LCD -Bildschirmdie eine hochwertige visuelle Ausgabe liefert. Und wenn Sie nach einer Fabrik suchen - direkte Quelle, die, dieMIPI -Schnittstellenanzeigekönnte das sein, was Sie brauchen.
Abschluss
Zusammenfassend gibt es mehrere Bibliotheken für die Arbeit mit dem TFT 2,4 - Zoll ILI9341, abhängig von Ihrer Wahl des Mikrocontroller oder der Entwicklungsausschütze. Egal, ob Sie Arduino oder Raspberry Pi verwenden, es gibt eine Bibliothek, die Ihnen helfen kann, das Beste aus Ihrem Display herauszuholen.
Wenn Sie darüber nachdenken, unsere TFT 2.4 - Zoll ILI9341 -Displays zu kaufen oder Fragen zu den Bibliotheken oder Produkten zu haben, können Sie gerne die Möglichkeit haben. Wir sind hier, um Ihnen bei Ihrem Projekt zu helfen und sicherzustellen, dass Sie eine reibungslose Erfahrung haben.
Referenzen
- Adafruit Industries. (ND). Adafruit_gfx und adafruit_ili9341 Bibliotheken. Abgerufen von der adafruit offiziellen Website.
- UTFT -Bibliotheksdokumentation. (ND). Abgerufen aus dem offiziellen UTFT -Bibliotheksrepository.
- Python -Kissen -Dokumentation. (ND). Abgerufen von der offiziellen Website der Kissenbibliothek.
- Raspberry Pi Spidev -Dokumentation. (ND). Abgerufen aus der offiziellen Dokumentation von Raspberry PI.
