Im Bereich der LCD-Display-Technologie haben zwei vorherrschende Typen den Markt und das Benutzererlebnis geprägt: Aktiv-Matrix- und Passiv-Matrix-LCD-Displays. Als erfahrener Lieferant von LCD-Displays habe ich die Entwicklung und die unterschiedlichen Eigenschaften dieser beiden Display-Technologien aus erster Hand miterlebt. Das Verständnis der Unterschiede zwischen ihnen ist für Verbraucher, Unternehmen und alle, die an der Auswahl und Beschaffung von LCD-Displays beteiligt sind, von entscheidender Bedeutung.
1. Grundprinzipien
Passiv – Matrix-LCD-Displays
Passiv-Matrix-LCD-Displays funktionieren nach einem relativ einfachen Prinzip. Sie bestehen aus einem Gitter aus horizontalen und vertikalen Elektroden. Die Flüssigkristalle im Display werden durch Anlegen einer elektrischen Ladung an diese Elektroden gesteuert. Wenn ein elektrisches Feld angelegt wird, ändern die Flüssigkristalle ihre Ausrichtung, was wiederum Auswirkungen auf die Lichtmenge hat, die durch das Display fällt.
Allerdings hat diese Methode ihre Grenzen. Da die Elektroden über mehrere Pixel hinweg gemeinsam genutzt werden, kann es zu einem Phänomen kommen, das als „Crosstalk“ bekannt ist. Übersprechen tritt auf, wenn die elektrische Ladung, die für ein Pixel bestimmt ist, benachbarte Pixel beeinflusst, was zu einer Verschlechterung der Bildqualität führt. Darüber hinaus haben Passivmatrix-Displays langsamere Reaktionszeiten, da die Flüssigkristalle länger brauchen, um in ihren ursprünglichen Zustand zurückzukehren, nachdem die elektrische Ladung entfernt wurde.
Aktiv – Matrix-LCD-Displays
Aktivmatrix-LCD-Displays hingegen verwenden für jedes Pixel einen Dünnschichttransistor (TFT). Jeder TFT fungiert als Schalter, der die an die Flüssigkristalle im entsprechenden Pixel angelegte Spannung unabhängig steuern kann. Diese unabhängige Steuerung eliminiert das Problem des Übersprechens, was zu viel schärferen und klareren Bildern führt.
Das TFT ermöglicht zudem schnellere Reaktionszeiten. Da jedes Pixel einzeln angesprochen und gesteuert werden kann, können die Flüssigkristalle ihre Ausrichtung schneller ändern, wodurch sich Aktivmatrix-Displays für Anwendungen eignen, die sich schnell bewegende Bilder erfordern, wie z. B. Videowiedergabe und Spiele.
2. Bildqualität
Visuelle Klarheit
Einer der bedeutendsten Unterschiede in der Bildqualität zwischen Aktiv-Matrix- und Passiv-Matrix-Displays liegt in der visuellen Klarheit. Aktivmatrix-Displays bieten aufgrund ihrer Fähigkeit, Übersprechen zu verhindern, eine hervorragende Klarheit. Die Pixel können präzise gesteuert werden, was zu einem definierteren und schärferen Bild führt.
Im Gegensatz dazu leiden Passiv-Matrix-Displays häufig unter mangelnder Schärfe, insbesondere in Bereichen mit kontrastreichen Übergängen oder feinen Details. Dies liegt daran, dass die gemeinsamen Elektroden Interferenzen zwischen benachbarten Pixeln verursachen und die Kanten von Objekten im Bild verwischen können.
Farbwiedergabe
Die Farbwiedergabe ist ein weiterer Bereich, in dem die beiden Arten von Displays voneinander abweichen. Aktivmatrix-LCD-Displays können im Allgemeinen eine größere Farbpalette mit größerer Genauigkeit wiedergeben. Die unabhängige Steuerung jedes Pixels ermöglicht eine präzisere Einstellung der Farbintensität und -sättigung.
Passiv-Matrix-Displays haben jedoch typischerweise einen eingeschränkteren Farbraum. Das gemeinsame Elektrodensystem macht es schwierig, das gleiche Maß an Farbpräzision wie bei Aktivmatrix-Displays zu erreichen. Infolgedessen erscheinen die Farben auf Passivmatrix-Displays möglicherweise weniger lebendig und weniger naturgetreu.
3. Reaktionszeit
Bedeutung der Reaktionszeit
Insbesondere bei Anwendungen mit bewegten Bildern ist die Reaktionszeit ein entscheidender Faktor. Es bezieht sich auf die Zeit, die ein Pixel benötigt, um von einem Zustand in einen anderen zu wechseln, normalerweise gemessen in Millisekunden (ms). Eine kürzere Reaktionszeit bedeutet, dass das Display sich schnell bewegende Objekte bewältigen kann, ohne dass es zu Unschärfen oder Geisterbildern kommt.
Vergleich zwischen Aktiv-Matrix und Passiv-Matrix
Aktivmatrix-LCD-Displays haben hinsichtlich der Reaktionszeit einen erheblichen Vorteil. Dank der unabhängigen Steuerung jedes Pixels durch das TFT können die Flüssigkristalle ihre Ausrichtung schnell ändern. Die Reaktionszeiten für Aktivmatrix-Displays können nur wenige Millisekunden betragen, was sie ideal für Hochgeschwindigkeitsanwendungen macht.
Passiv-Matrix-Displays hingegen haben deutlich langsamere Reaktionszeiten. Das gemeinsame Elektrodensystem und die langsamere Erholung der Flüssigkristalle führen zu Reaktionszeiten, die oft im Bereich von mehreren zehn bis hundert Millisekunden liegen. Dadurch eignen sich Passivmatrix-Displays weniger für Anwendungen wie Spiele oder Videowiedergabe, bei denen schnelle Bewegtbilder die Norm sind.
4. Stromverbrauch
Energieeffizienz von Aktiv-Matrix-Displays
Aktiv-Matrix-LCD-Displays sind im Allgemeinen energieeffizienter als Passiv-Matrix-Displays. Obwohl die TFT-Technologie in Aktivmatrix-Displays für den Betrieb eine gewisse Energiemenge erfordert, ermöglicht die Möglichkeit, jedes Pixel unabhängig zu steuern, eine präzisere Energieverwaltung.
Beispielsweise werden in einer Aktivmatrixanzeige nur die Pixel mit Strom versorgt, die geändert werden müssen, während die anderen in einem Energiesparzustand bleiben. Dieser gezielte Stromverbrauch trägt dazu bei, den Gesamtenergieverbrauch zu reduzieren, insbesondere bei Displays mit großen Bereichen mit statischen Inhalten.
Leistungsbedarf von Passiv-Matrix-Displays
Passiv-Matrix-Displays hingegen verbrauchen tendenziell mehr Strom. Das gemeinsame Elektrodensystem erfordert einen kontinuierlichen Stromfluss, um den gewünschten Zustand der Flüssigkristalle aufrechtzuerhalten. Darüber hinaus führen die langsameren Reaktionszeiten oft dazu, dass die elektrische Ladung über einen längeren Zeitraum angelegt werden muss, was den Stromverbrauch weiter erhöht.
5. Bewerbungen
Geeignete Anwendungen für Aktiv-Matrix-Displays
Aktivmatrix-LCD-Displays werden häufig in einer Vielzahl von Anwendungen eingesetzt, die hochwertige Bilder und schnelle Reaktionszeiten erfordern. Dazu gehören:
- Smartphones und Tablets: Der Bedarf an scharfen, lebendigen Displays und reibungslosen Touchscreen-Interaktionen macht Aktivmatrix-LCDs zur bevorzugten Wahl für mobile Geräte.
- Computermonitore und Fernseher: Für eine klare Videowiedergabe, genaue Farbdarstellung und hochauflösende Bilder sind Aktivmatrix-Displays der Standard auf dem Markt.
- Spielekonsolen: Die sich schnell bewegenden Grafiken und Hochgeschwindigkeitsaktionen in Videospielen erfordern Displays mit kurzen Reaktionszeiten, die Aktivmatrix-LCDs bieten können.

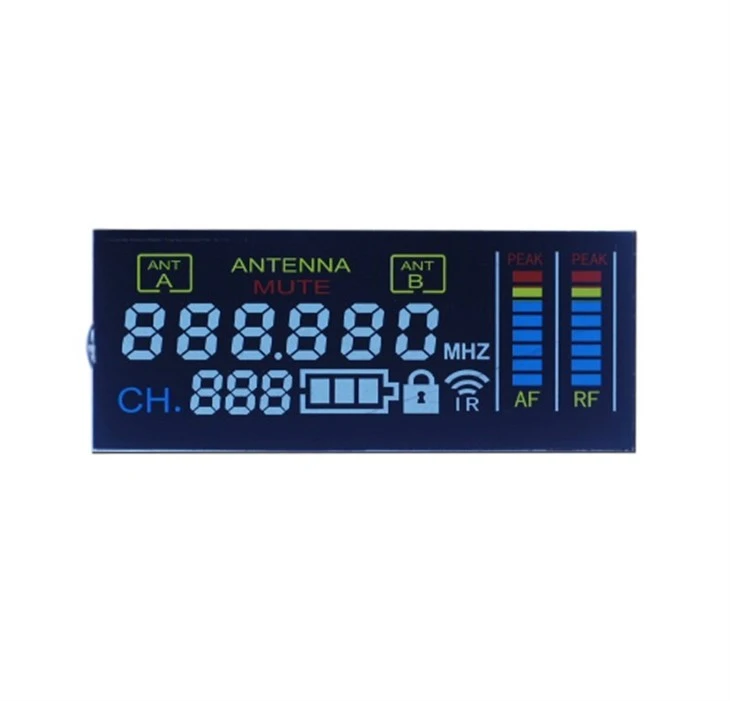

Sie können unsere erkundenVA-LCD-Display, das zur Kategorie der Aktivmatrix gehört und für Anwendungen geeignet ist, die einen hohen Kontrast und eine hervorragende Farbgenauigkeit erfordern.
Ideale Einsatzmöglichkeiten für Passiv-Matrix-Displays
Passivmatrix-LCD-Displays haben trotz ihrer Einschränkungen immer noch ihre Nischenanwendungen. Dazu gehören:
- Einfache elektronische Geräte: Geräte wie Taschenrechner, Digitaluhren und einfache Fernbedienungen verwenden häufig Passivmatrixanzeigen, da sie kostengünstig sind und die relativ geringen Anforderungen dieser Geräte erfüllen können.
- Einige industrielle Anwendungen: In industriellen Umgebungen, in denen das Display keine schnelle Bildaktualisierung oder präzise Farbwiedergabe erfordert, können Passivmatrix-Displays aufgrund ihrer geringeren Kosten eine praktikable Option sein.
UnserTachometer-Segmentanzeige, LCD-Displayist ein Beispiel für ein Passiv-Matrix-Display, das für einfache, unkomplizierte Anwendungen geeignet ist.
6. Kostenüberlegungen
Höhere Kosten für Aktiv-Matrix-Displays
Aktivmatrix-LCD-Displays sind im Allgemeinen teurer in der Herstellung als Passivmatrix-Displays. Der Herstellungsprozess für TFT-basierte Aktivmatrix-Displays ist komplexer und erfordert fortschrittlichere Technologie und Ausrüstung. Dazu gehört die Abscheidung von Dünnschichttransistoren auf dem Displaysubstrat, was die Produktionskosten erhöht.
Allerdings werden die höheren Kosten oft durch die überlegene Leistung und Bildqualität gerechtfertigt, die Aktivmatrix-Displays bieten. Für Anwendungen, bei denen es auf High-End-Features ankommt, lohnt sich in der Regel die Investition in ein Aktivmatrix-Display.
Kosteneffizienz von Passiv-Matrix-Displays
Passiv-Matrix-Displays sind eine kostengünstigere Option, insbesondere für Anwendungen mit geringeren Leistungsanforderungen. Der einfachere Herstellungsprozess und die Verwendung gemeinsamer Elektroden führen zu geringeren Produktionskosten. Dies macht Passivmatrix-Displays zu einer attraktiven Wahl für preisbewusste Verbraucher und Unternehmen, die nach einfachen Displaylösungen suchen.
Wenn Sie ein Display für eine Solarwechselrichteranwendung in Betracht ziehen und nach einer kostengünstigen Option suchen, ist unserTn-LCD-Display für Solarwechselrichterkann eine gute Wahl sein.
7. Fazit und Aufruf zum Handeln
Zusammenfassend lässt sich sagen, dass die Unterschiede zwischen Aktiv-Matrix- und Passiv-Matrix-LCD-Displays erheblich sind und mehrere Aspekte umfassen, darunter Bildqualität, Reaktionszeit, Stromverbrauch, Anwendungen und Kosten. Als Lieferant von LCD-Displays verstehen wir die einzigartigen Anforderungen verschiedener Branchen und Anwendungen. Ganz gleich, ob Sie die Hochleistungsfunktionen eines Aktivmatrix-Displays oder die Kosteneffizienz eines Passivmatrix-Displays benötigen, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.
Wenn Sie mehr über unsere LCD-Displays erfahren möchten oder bereit sind, ein Beschaffungsprojekt zu besprechen, empfehlen wir Ihnen, Kontakt mit uns aufzunehmen. Unser Expertenteam steht Ihnen gerne mit detaillierten Informationen und maßgeschneiderten Lösungen zur Verfügung. Kontaktieren Sie uns, um ein Gespräch darüber zu beginnen, wie Sie das perfekte LCD-Display für Ihre spezifischen Anforderungen finden.
Referenzen
- „Flüssigkristallanzeigen: Prinzipien und Anwendungen“ von Steve W. Anstis
- „Grundlagen von Flachbildschirmen“, herausgegeben von Samuel K. Orgel PE Yeh
