Was ist das Übersprechen des Cog LCD12864-Moduls ST7567S?

Übersprechen ist ein erhebliches Problem beim Betrieb elektronischer Geräte, und das Cog LCD12864-Modul ST7567S bildet da keine Ausnahme. Als Lieferant des Cog LCD12864-Moduls ST7567S habe ich aus erster Hand erfahren, wie wichtig es ist, das Übersprechen und seine Auswirkungen auf die Leistung dieses Moduls zu verstehen. In diesem Blogbeitrag werde ich näher darauf eingehen, was Crosstalk im Zusammenhang mit dem Cog LCD12864-Modul ST7567S ist, welche Ursachen, Auswirkungen und mögliche Lösungen es gibt.

Was ist Crosstalk?

Unter Übersprechen versteht man die Interferenz, die auftritt, wenn ein auf einem Stromkreis oder Kanal übertragenes Signal das Signal auf einem benachbarten Stromkreis oder Kanal beeinflusst. Im Fall des Cog LCD12864-Moduls ST7567S kann sich Übersprechen in Form unerwünschter elektrischer Signale äußern, die den normalen Betrieb des Displays stören. Diese unerwünschten Signale können aus verschiedenen Quellen stammen, beispielsweise elektromagnetischer Interferenz (EMI), kapazitiver Kopplung oder induktiver Kopplung.

Ursachen für Übersprechen im Cog LCD12864-Modul ST7567S

Elektromagnetische Interferenz (EMI)
Elektromagnetische Störungen sind eine der Hauptursachen für Übersprechen in elektronischen Geräten. Es tritt auf, wenn externe elektromagnetische Felder von anderen elektronischen Komponenten oder Geräten in der Nähe des Cog LCD12864-Moduls ST7567S mit den elektrischen Signalen innerhalb des Moduls interagieren. Beispielsweise kann eine in unmittelbarer Nähe betriebene Hochleistungs-Hochfrequenzquelle (RF) elektromagnetische Wellen erzeugen, die von den Schaltkreisen des Moduls aufgenommen werden und Übersprechen verursachen.
Kapazitive Kopplung
Eine kapazitive Kopplung entsteht, wenn das elektrische Feld zwischen zwei benachbarten Leiterbahnen oder Komponenten im Cog LCD12864-Modul ST7567S eine Übertragung elektrischer Ladung verursacht. Wenn der Abstand zwischen den Leiterbahnen klein ist und die Betriebsfrequenzen hoch sind, wird der kapazitive Kopplungseffekt stärker ausgeprägt. Dies kann zur unerwünschten Übertragung von Signalen von einer Leiterbahn zur anderen führen, was zu Übersprechen führt.
Induktive Kopplung
Induktive Kopplung tritt auf, wenn das Magnetfeld, das durch einen sich ändernden Strom in einem Leiter erzeugt wird, in einem benachbarten Leiter eine elektromotorische Kraft (EMF) induziert. Wenn im Cog LCD12864-Modul ST7567S Hochstrom- oder Hochfrequenzsignale durch einige Leiterbahnen fließen, können die erzeugten Magnetfelder unerwünschte Ströme in benachbarten Leiterbahnen induzieren, was zu Übersprechen führt.

Auswirkungen von Übersprechen auf das Cog LCD12864-Modul ST7567S

Das Vorhandensein von Übersprechen im Cog LCD12864-Modul ST7567S kann mehrere nachteilige Auswirkungen auf seine Leistung haben.

Artefakte anzeigen
Übersprechen kann zu Anzeigeartefakten wie Geisterbildern, Streifen oder abnormalen Farbabweichungen auf dem Bildschirm führen. Diese Artefakte können die visuelle Qualität der Anzeige erheblich beeinträchtigen und es für Benutzer schwierig machen, die angezeigten Informationen zu lesen oder zu interpretieren.
Fehler bei der Datenübertragung
Unerwünschte Signale durch Übersprechen können die Datenübertragung zwischen dem Controller und den Anzeigeelementen des Cog LCD12864 Moduls ST7567S stören. Dies kann dazu führen, dass falsche Daten angezeigt werden, was zu Fehlern in Anwendungen führt, bei denen eine genaue Informationsdarstellung von entscheidender Bedeutung ist, beispielsweise in industriellen Steuerungssystemen oder medizinischen Geräten.
Reduzierte Zuverlässigkeit
Im Laufe der Zeit kann das ständige Vorhandensein von Übersprechen zu einem vorzeitigen Ausfall des Moduls führen. Die Störungen können die Komponenten und Schaltkreise belasten, was zu erhöhtem Verschleiß und schließlich zu Fehlfunktionen der Komponenten führen kann.

Erkennung und Messung von Crosstalk

Das Erkennen und Messen von Übersprechen im Cog LCD12864-Modul ST7567S kann eine anspruchsvolle Aufgabe sein, ist jedoch für die Diagnose und Lösung des Problems unerlässlich.

Visuelle Inspektion
Die visuelle Inspektion ist der erste Schritt zur Erkennung von Übersprechen. Achten Sie auf ungewöhnliche Anzeigemuster wie Flackern, Geisterbilder oder ungewöhnliche Farbänderungen. Diese visuellen Hinweise können auf das Vorhandensein von Übersprechen hinweisen.
Einsatz von Testgeräten
Eine genauere Erkennung und Messung von Übersprechen kann mit Testgeräten wie einem Oszilloskop oder einem Spektrumanalysator erreicht werden. Mit einem Oszilloskop können Sie die Signalwellenformen auf verschiedenen Spuren beobachten und so unerwünschte Signalkomponenten identifizieren, die durch Übersprechen verursacht werden können. Ein Spektrumanalysator hingegen kann zur Analyse der Frequenzkomponenten der Signale verwendet werden und Ihnen dabei helfen, die Quelle und das Ausmaß des Übersprechens zu bestimmen.

Lösungen für Übersprechen im Cog LCD12864-Modul ST7567S

Hier sind einige wirksame Lösungen zur Minderung von Übersprechen im Cog LCD12864-Modul ST7567S:

Optimierung des PCB-Layouts
Das richtige PCB-Layout-Design ist entscheidend für die Reduzierung von Übersprechen. Erhöhen Sie den Abstand zwischen benachbarten Leiterbahnen, insbesondere solchen, die Hochgeschwindigkeits- oder Hochstromsignale übertragen. Nutzen Sie Masseebenen und Stromversorgungsebenen effektiv, um eine Abschirmung bereitzustellen und elektromagnetische Kopplung zu reduzieren.
Filterung und Entkopplung
Das Hinzufügen von Filtern und Entkopplungskondensatoren kann dazu beitragen, die Auswirkungen von Übersprechen zu reduzieren. Filter können zum Blockieren unerwünschter Frequenzen verwendet werden, während Entkopplungskondensatoren eine lokale Stromquelle bereitstellen und das Rauschen der Stromversorgung reduzieren können, das zum Übersprechen beitragen kann.
Abschirmung
Durch die Implementierung von Abschirmtechniken, beispielsweise durch die Verwendung von Metallgehäusen oder Abschirmbändern, kann das Cog LCD12864-Modul ST7567S vor externen elektromagnetischen Störungen geschützt werden. Dadurch kann das durch EMI verursachte Übersprechen deutlich reduziert werden.

Bedeutung des Verständnisses von Crosstalk als Lieferant

Als Lieferant des Cog LCD12864-Moduls ST7567S ist das Verständnis des Übersprechens von größter Bedeutung. Dadurch kann ich meinen Kunden einen besseren technischen Support bieten. Wenn Kunden auf Probleme im Zusammenhang mit Übersprechen stoßen, kann ich ihnen auf der Grundlage meiner umfassenden Kenntnis des Problems genaue Diagnosen und effektive Lösungen anbieten.

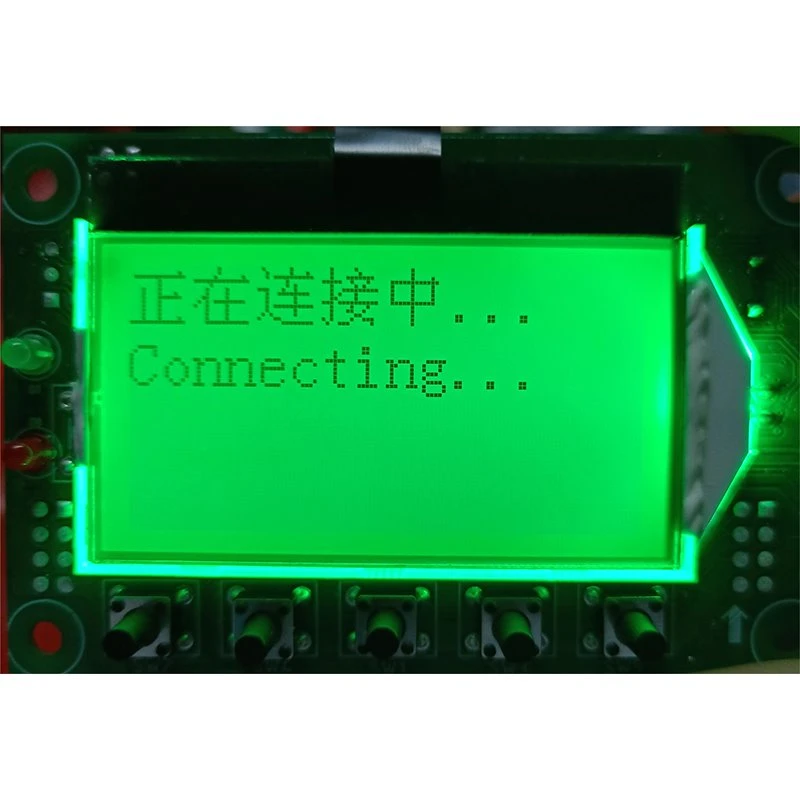

Cog Lcd 12840module St7565r LCD Graphic Display Modules And Accessories

Darüber hinaus können wir die hohe Qualität und Zuverlässigkeit unserer Produkte sicherstellen, indem wir das Problem des Crosstalks in unserem Herstellungsprozess aktiv angehen. Dies wiederum trägt dazu bei, einen guten Ruf auf dem Markt aufzubauen und mehr Kunden zu gewinnen.

Fazit und Aufruf zum Handeln

Zusammenfassend lässt sich sagen, dass Übersprechen ein komplexes Problem ist, das erhebliche Auswirkungen auf die Leistung des Cog LCD12864-Moduls ST7567S haben kann. Durch das Verständnis der Ursachen, Auswirkungen und möglichen Lösungen können wir den optimalen Betrieb des Moduls sicherstellen. Wenn Sie das Cog LCD12864-Modul ST7567S benötigen oder Fragen zu Crosstalk oder unseren anderen Produkten haben, können Sie sich gerne für ein Beschaffungsgespräch an uns wenden. Wir sind bestrebt, Ihnen qualitativ hochwertige Produkte und exzellenten technischen Support zu bieten.

Referenzen

Horowitz, P. & Hill, W. (1989). Die Kunst der Elektronik. Cambridge University Press.
Montrose, MI (2012). Designtechniken für Leiterplatten zur EMV-Konformität: Ein Handbuch für Designer. Wiley.
